マンホール嵩上げ調整リングの規格・工法と段差トラブル根絶の手順

道路舗装の打ち替えや切削オーバーレイ工事において、路面とマンホール蓋の間に生じるわずか数ミリの標高差は、走行車両への衝撃音や振動被害、二輪車のスリップ事故を誘発する重大な要因です。道路インフラの老朽化対策が急務となるなか、自治体の下水道管理部門や舗装工事現場では、施工品質を左右する「高さ調整部材の選定」が厳しく問われています。

工事現場で多用されるマンホール嵩上げ調整リングですが、現場条件を無視した部材選びや施工精度の不備によって、供用開始からわずか数カ月でガタつきや舗装ひび割れが発生するケースが後を絶ちません。再施工に伴う追加コストや交通規制のリスクを回避するため、現場技術者が把握しておくべき規格寸法、材質特性、確実な施工手順を解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：選定ミスによる段差やガタつきは、路面勾配の軽視と受枠耐荷重規格の不一致が主因で発生している。
• 要点2：樹脂製と鋳鉄製では施工性・耐衝撃性・価格相場が異なり、交通量や斜高（片勾配）に応じた選定が不可欠。
• 要点3：モルタル充填や無収縮材の養生管理を徹底することが、インフラ長寿命化とライフサイクルコスト削減の鍵を握る。

【現場告発】なぜ段差トラブルが多発するのか？選定ミスの構造的盲点

道路舗装嵩上げ工事の現場において、マンホール蓋の高さ調整不良に起因するクレームは絶えません。舗装厚の増分に合わせたつもりでも、大型車の輪荷重（T-25規格など）が繰り返し加わることで、充填材の破損やリング自体のズレが生じ、結果として路面からマンホール蓋が数ミリ沈下、あるいは突出する現象が発生します。

自治体や舗装工事業界の技術資料によると、トラブルの主たる原因は「平面的な高さ合わせのみに終始し、道路の横断勾配（水勾配）を考慮していない点」にあります。直線道路でも通常1.5〜2.0%程度の横断勾配が存在し、カーブ区間ではさらに大きな片勾配が設定されています。水平な調整リングをそのまま重ねて施工した場合、路肩側と車道中央側で必ずミリ単位の食い違いが生じ、局所的な応力集中から舗装の早期剥離を引き起こします。

部材受枠のテーパー形状（傾斜面）と調整リングの接触面が完全に噛み合っていない粗悪な組み合わせも散見されます。密着不良による隙間に雨水が浸入し、冬季の凍結融解作用によって充填モルタルが内側から崩壊するケースも報告されており、構造的な適合性の見極めが強く求められます。

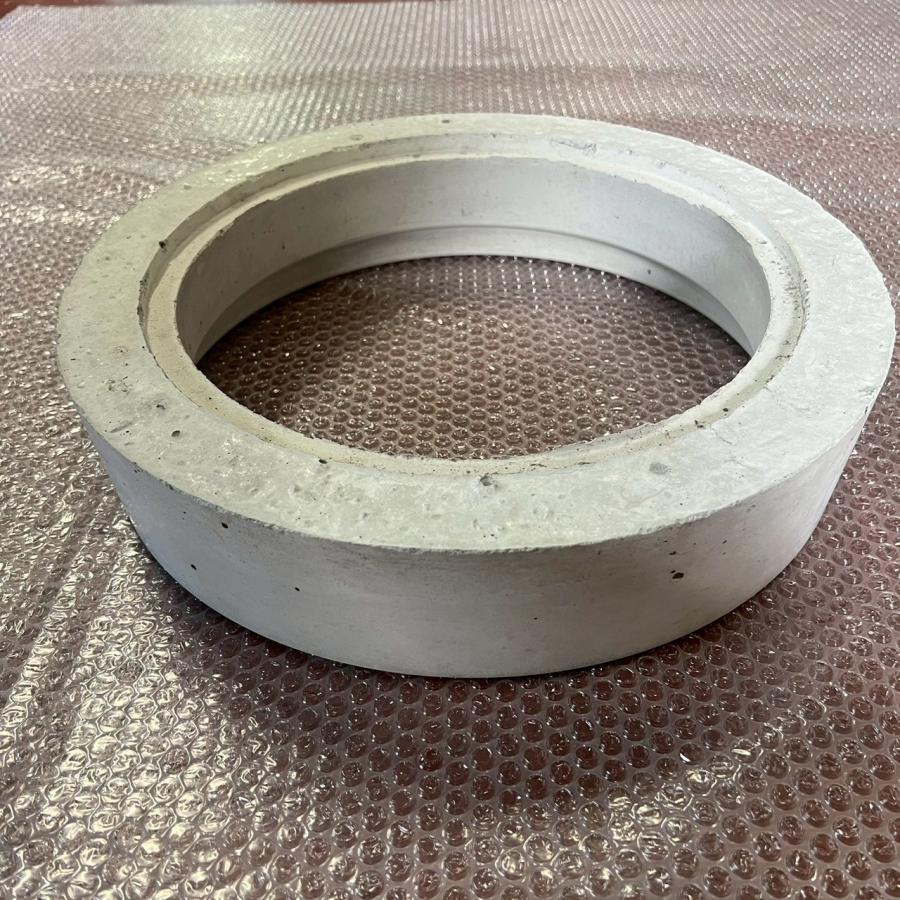

主要な調整リング規格寸法と材質比較｜樹脂製・鋳鉄製・斜高の真価

現場で採用されるマンホール蓋高さ調整部材には、素材や形状ごとに明確な特徴が存在します。下水道用マンホールの開口径は内径Φ600mmが全国的な標準規格ですが、嵩上げ厚さに応じて5mm刻みの薄型から100mmを超える大型ブロックまで多岐にわたります。

部材選定時は、単に「必要な高さ」を埋めるだけでなく、調整リング規格寸法が既存マンホールの受枠規格（JIS、日本下水道協会規格JSWASなど）と完全に合致しているか確認することが基本原則です。

【実態検証】道路舗装嵩上げ工事の現場が語るモルタル充填施工手順の急所

どれほど高精度な部材を調達しても、現場でのマンホール嵩上げ工法と充填作業がずさんであれば長期的な耐久性は得られません。施工不良によるひび割れや沈下を防ぐため、確立されたモルタル充填施工手順の徹底が不可欠です。

実際の現場取材や土木施工指針に基づく基本工程は以下の通りです。

ステップ1：既設受枠の清掃とプライマー塗布
既設マンホールの上部コンクリートや受枠天端に付着したアスファルトかす、油分、脆弱な旧モルタルをワイヤーブラシや高圧洗浄で完全に除去します。密着性を高める吸水防止プライマーまたはエポキシ系接着剤を均一に塗布します。

ステップ2：レベル測定とリングの仮配置
仕上がり舗装の計画高さをレーザーレベルや水糸で計測し、斜高調整リングまたは嵩上げアジャスターを用いて傾斜角を含めた位置合わせを行います。この段階で許容誤差を±2mm以内に収めることが後の段差トラブルを排除する分水嶺となります。

ステップ3：無収縮高強度モルタルの混練と充填
一般の現場配合モルタルではなく、早期強度発現型の無収縮モルタル（圧縮強度50N/mm²以上）を使用します。受枠とリングの間、リング同士の接合部に空隙が残らないよう、コテ圧をしっかりかけて充填し、バイブレーター等で気泡を排除します。

ステップ4：養生時間の厳守とアスファルト舗装復旧
急速硬化タイプであっても、規定の硬化時間（標準で1〜2時間）を確保する前にアスファルト合材の転圧荷重をかけてはなりません。充填材が初期強度に達したことを確認した上で、周囲の舗装転圧を丁寧に実施します。

一般に知られていない盲点とネットの誤解｜「安易な厚み合わせ」が招く陥穽

ネット上の情報や一部の現場の慣習において、「調整リングは合計の厚みさえ合っていれば、薄いリングを何枚重ねても同じ」という誤解が根強く残っています。しかし、これは構造力学的に大きな誤りです。

5mmや10mmの薄型リングを4〜5枚重ねる「多層重ね施工」を行うと、層間の接合面が増加し、車両通過時の水平せん断力に対して極めて脆弱になります。接合部が微小にズレることで充填材が破砕し、最終的にマンホール蓋全体のガタつきへと直結します。現場では「可能な限り厚みのある単一リングを選定し、重ね合わせは原則2枚以内、多くとも3枚までに抑える」ことが設計標準です。

「路面の勾配はアスファルト合材のすり付けで誤魔化せる」という認識も危険です。合材の厚みが不均一なまま転圧すると、薄い部分から早期に骨材の飛散やクラックが発生し、数年後にはマンホール周囲に深さ10mm以上の段差が露出します。マンホール段差解消を実現するには、舗装材に頼るのではなく、調整リングの段階で路面勾配と蓋面を完全に同一平面に揃えておく必要があります。

下水道マンホール維持管理と費用相場｜自治体基準とコスト最適化

道路インフラを預かる自治体や管理会社において、下水道マンホール維持管理の予算配分は深刻な課題です。マンホール1箇所あたりの嵩上げ工事にかかる嵩上げリング価格相場と総工事費を正確に把握しておくことは、長期的な修繕計画の立案に直結します。

部材単体では樹脂製リングが数千円、鋳鉄製が数万円程度ですが、実際の道路舗装工事では以下の複合的な費用が発生します。

【標準的なマンホール嵩上げ工事の費用構成（1箇所あたり）】
・部材費（調整リング・充填モルタル）：10,000円〜45,000円
・舗装切削・ハツリ・受枠調整労務費：30,000円〜70,000円
・アスファルト復旧・転圧費：20,000円〜50,000円
・交通誘導警備員・夜間割増費用：25,000円〜60,000円
合計概算：85,000円〜225,000円前後

初期の部材代で数千円を節約するために耐久性の低い施工を選んだ結果、数年後に再工事で20万円近くを支出するのは本末転倒です。現在の下水道維持管理では、LCC（ライフサイクルコスト）を最小化するため、初期投資として耐久性の高いダクタイル鋳鉄製や高強度複合材を採用する自治体が増加傾向にあります。

【プロの結論】失敗しない製品選びと発注・施工の判断基準

数多くの現場トラブルと改修事例を検証した結果、マンホール嵩上げ調整リングの選定と施工管理における明確な判断基準は以下の通り整理されます。

1. 路線種別と交通荷重による部材の選別
・大型車の通行頻度が高い国道・県道・幹線道路：ダクタイル鋳鉄製調整リング一択。せん断破断を防ぐため剛性を最優先。
・歩道、公園内、住宅街の生活道路（4t未満制限等）：軽量な樹脂製調整リング。施工速度と耐腐食性、作業員の腰痛予防・省力化を優先。

2. 道路勾配に応じた特殊リングの投入
・縦断・横断勾配が2%を超える道路：標準リングでの施工を禁止し、斜高調整リングまたは嵩上げアジャスターを指定発注する。

3. 充填材と養生管理の仕様規定
・普通ポルトランドセメントモルタルの現場練り使用を避け、プレミックスタイプの無収縮超速硬モルタルを指定材料として管理する。

インフラの品質は、目立たない数センチのリングの選定と数ミリの施工精度によって決定づけられます。適切な部材選びは、工事品質の向上だけでなく、将来の道路利用者の安全を守るための防壁となります。

【マンホール 嵩上げ 調整 リング】に関するよくある質問（FAQ）

Q1：調整リングは何枚まで重ねて使用できますか？
A1：道路構造令や各自治体の土木工事標準仕様書では、重ね合わせ枚数は原則として「2枚以内（最大3枚まで）」と規定されているケースが一般的です。多層重ねは車両走行時のせん断力に対して弱くなり、内部のモルタルが破砕してガタつきの原因となるため、できる限り厚みの大きい規格を1枚選定することが推奨されます。

Q2：道路に勾配がある場合、どのように水平・傾斜を合わせるべきですか？
A2：路面の横断勾配（水勾配）や縦断勾配がある箇所では、水平なリングではなく「斜高調整リング（テーパーリング）」を使用します。勾配率（1%〜5%程度）に合わせてリングの厚みに傾斜がついているため、受枠の向きを回転させることで路面と同一の傾きを形成できます。微調整が必要な現場ではボルト式の嵩上げアジャスターが効果的です。

Q3：樹脂製調整リングと鋳鉄製調整リングはどのように使い分けるのが正解ですか？
A3：車両通行の負荷に応じて使い分けます。幹線道路やバス路線など大型車交通量が多い場所（T-25設計荷重）では、高剛性で耐衝撃性に優れた鋳鉄製（ダクタイル）が必須です。一方、歩道や住宅街の生活道路、下水ガスの腐食が懸念される箇所では、軽量で施工性に優れ錆びない樹脂製（高密度ポリエチレン等）がコストパフォーマンスに優れています。

まとめ：インフラ長寿命化時代を切り拓く高精度施工のロードマップ

マンホール蓋の嵩上げ調整は、一見すると舗装補修の付帯的な工程に見えがちですが、道路の安全性と維持管理コストを根底から左右するクリティカルな技術領域です。規格寸法の選定ミスや勾配の不一致を放置したまま舗装を完了させれば、早期破損と手戻り工事による損失を免れません。

2026年以降の道路インフラ更新においては、交通荷重に見合った材質選定、勾配に対応する斜高リングの活用、そして無収縮モルタルを用いた確実な施工手順が現場のスタンダードとなります。確かな知識と基準に基づいた部材選定こそが、段差のない安全な路面環境とインフラの長寿命化を実現する最短ルートです。 （出典: マンホール 嵩上げ 調整 リング（Yahoo!ニュース））
