火災報知器の配線工事は無資格DIY厳禁！失敗トラブルの真相と知識

「古くなった火災報知器を自分で交換したら、警報器が鳴り止まなくなってパニックになった」「配線をつなぎ直しただけなのに、マンションの受信機で断線エラーが点滅している」――。ネット上の相談窓口やSNSには、こうした火災報知器の配線トラブルに関する切実な叫びが後を絶ちません。

天井についている火災報知器は、一見するとシンプルな構造に見えるため「配線を2本つなぐだけの簡単な作業」と誤解されがちです。しかし、そこには法令上の厳格な資格制限が存在し、電気的な仕組みを理解せずに手を出すと、建物全体の警報システムを麻痺させる重大な事故や、消防法違反による法的ペナルティへと直結します。本稿では、知っておくべき配線工事の法的境界線、結線ミスによるトラブルの物理的メカニズム、そして費用相場までを徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：自動火災報知設備の感知器配線・交換工事は「消防設備士 甲種4類」の独占業務であり、無資格のDIY作業は消防法違反となる。
• 要点2：「警報が鳴り止まない」「受信機が断線表示になる」トラブルの多くは、送り配線の誤接続や終端抵抗の脱落による極性ショート・監視回路の遮断が原因である。
• 要点3：戸建ての電池式住宅用火災警報器は無資格で交換可能だが、AC100V直結式は電気工事士、マンション等の共用システムは消防設備士へのプロ依頼が必須である。

【結論と法律の壁】火災報知器の配線工事は無資格DIYだと違法？消防法が定める境界線

火災報知器の交換や配線において、最初に確認しなければならないのが「住宅用火災警報器（住警器）」と「自動火災報知設備（自火報）」の法的な区別です。ここを取り違えることが、違法工事や重大トラブルの元凶となっています。

戸建て住宅やアパートの専有部に設置されている単独型の住宅用火災警報器のうち、電池式の本体交換や無線連動の設定であれば、特別な資格を持たない一般の方でもDIYで取り替えが可能です。しかし、壁や天井の配線から直接電源を取る「AC100V直結タイプ」の住宅用火災警報器の交換・配線には、電気工事士（第二種以上）の国家資格が義務付けられています。

さらに厳格なのが、マンション、オフィスビル、商業施設、ホテルなどに義務付けられている「自動火災報知設備」です。これらの設備は各部屋の感知器が建物の「受信機」へ有線でつながっており、感知器の交換、配線の敷設、結線作業は消防法第17条の3の5に基づき「消防設備士 甲種4類」の資格保持者のみに許されています。

ここで多くの人が陥る罠が、消防設備士の区分です。点検や整備のみが行える「消防設備士 乙種4類」では配線工事や感知器の交換（工事扱いとなる作業）を行うことができず、必ず「甲種4類」が必要となります。無資格で自動火災報知設備の配線に手をつける行為は消防法違反に該当し、1年以下の拘禁刑または100万円以下の罰金が科される対象となります。

なぜ鳴り止まない？火災報知器の配線で起きるトラブル原因と結線図の仕組み

資格を持たない者が無理に作業を行ったり、配線の知識が乏しいまま感知器を触ったりした際に最も頻発するのが、「ベルやブザーが鳴り止まなくなる」現象と「受信機で断線警報が点滅する」トラブルです。この背景には、火災報知器特有の「送り配線」と「終端抵抗」による回路設計があります。

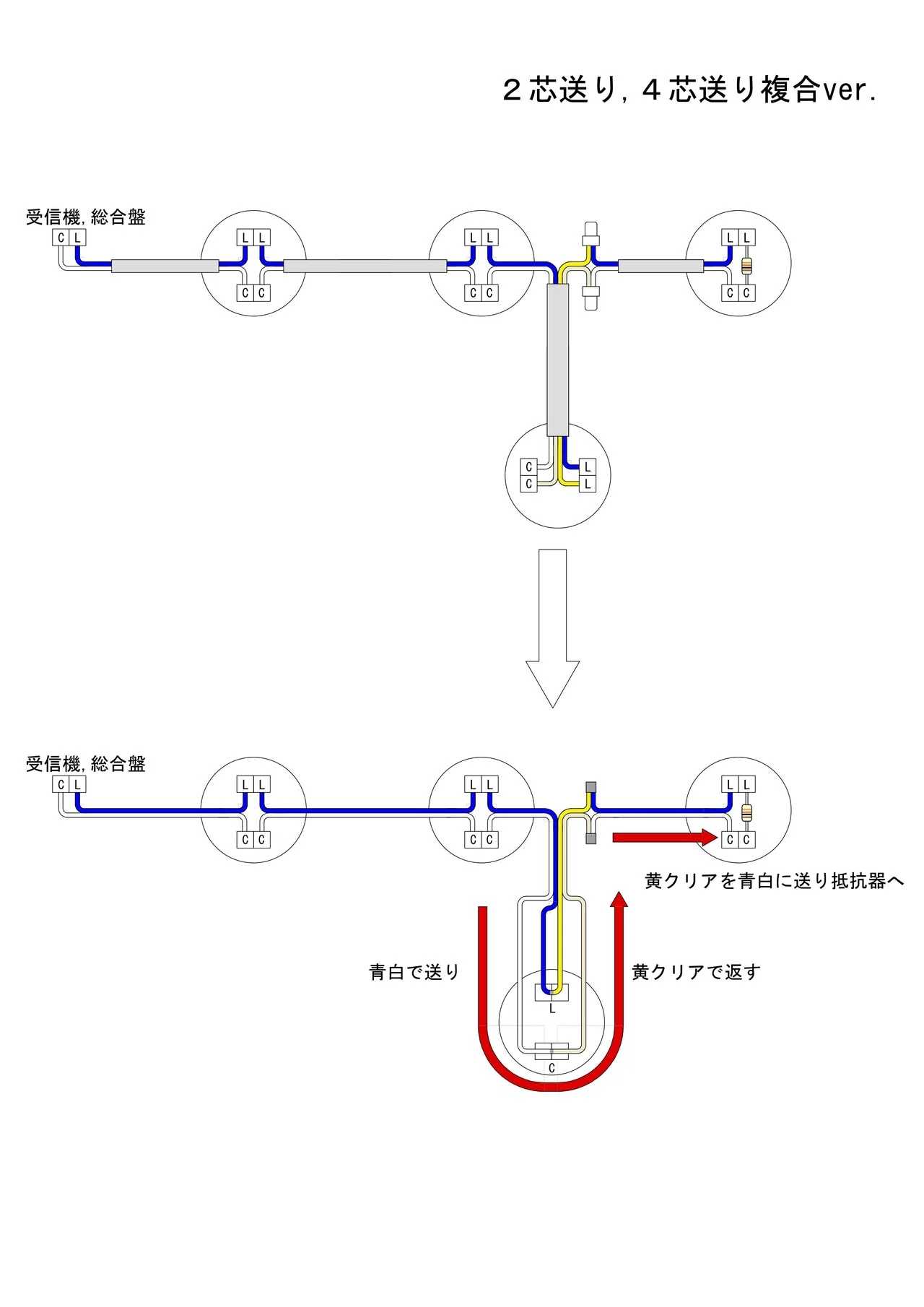

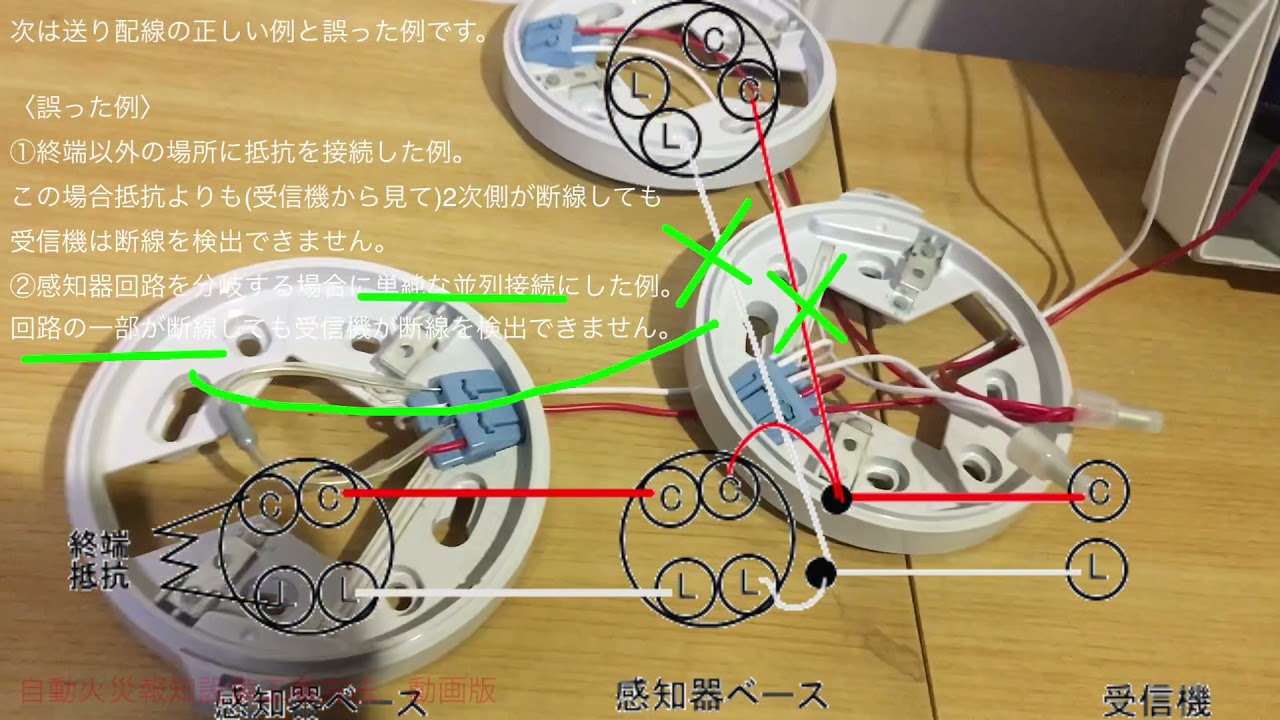

一般的な建物の自動火災報知設備では、受信機から伸びた配線が1台目の感知器に入り、そこから2台目、3台目へと数珠つなぎ（ループ）状に配線される「送り配線」と呼ばれる結線方式が採用されています。途中で電線を分岐させる「タコ足配線（分岐結線）」は、回路の途中で電線が切れた際に断線を検知できなくなるため、消防技術基準で厳格に禁止されています。

回路の最末端に位置する感知器のベース端子には、「終端抵抗（一般的に10kΩ前後の抵抗器）」が組み込まれています。受信機は常にこの終端抵抗を通じて微弱な監視電流を流しており、回路が正常に導通しているかを24時間監視しています。

「自分で交換したら警報が止まらない」というトラブルの典型例は、感知器を取り外す際に線同士を直接ショートさせてしまったか、端子台への誤結線によって感知器内部のスイッチング回路が常時作動状態（導通状態）になり、受信機が「火災発生」と誤認して火災信号を保持し続けてしまうケースです。また、終端抵抗を付け忘れたり、送り配線のイン側とアウト側をテレコ（逆接続）にして回路を分断させたりすると、受信機側で「回線断線」のエラーが発生し、復旧ボタンを押しても異常警告音が解除されなくなります。

【完全比較】2線式と3線式の違い・配線色・感知器の種類による決定的な差

火災報知設備の配線システムは、建物の規模や設計年代、導入されている機器によって仕様が大きく異なります。代表的な配線方式と感知器ごとの特性を把握することが、事故を防ぐ第一歩です。

現場作業で極めて重要なのが、配線の「色」と「極性」の識別です。自火報設備では一般的に「赤がL線（プラス側）」「白または黒がC線（コモン・マイナス側）」として配線されるケースが多いものの、施工された年代や電気施工会社によって配線色が統一されていない事例が現場では頻発します。

さらに、取り付ける感知器の種類によっても結線上の注意点が異なります。寝室や階段に設置される「煙感知器（光電式）」は内部に電子回路や発光・受光素子を搭載しているため極性管理が厳格であり、逆接続すると機器破損や不作動を招きます。一方、台所などに設置される「熱感知器（差動式スポット型・定温式スポット型）」はバイメタルやダイヤフラムの接点構造を利用した無極性タイプも存在しますが、近年の半導体式熱感知器では電子回路を持つため極性確認が欠かせません。

【実態検証】「自分でやって大後悔」現場取材とコミュニティの声

消防設備業界関係者への取材や、各種コミュニティサイトに寄せられるトラブル相談を分析すると、無資格による安易な感知器交換が引き起こす被害の深刻さが浮き彫りになります。

都内の賃貸マンションを自主管理する賃貸オーナーの手記によると、居室内の煙感知器の黄ばみが気になり、ネット通販で同等品を購入して自らドライバーで交換作業を実施。その直後、マンション全館に非常ベルが鳴り響き、入居者全員が屋外へ避難する大騒動に発展しました。さらに自動通報装置が作動して消防車が複数台出動する事態となり、消防設備会社による緊急点検費用の請求や入居者への謝罪対応で十数万円以上の出費を強いられたといいます。

また、分譲マンションの専有部リフォーム現場でも同様のミスが多発しています。内装工事業者が資格を持たないまま感知器を一時的に取り外し、内装クロスを貼り終えた後に誤った結線で復旧させた結果、管理室のP型1級受信機に「断線異常」が表示。どの部屋のどの端子が接触不良を起こしているかを特定するために専門業者が全フロアを調査することになり、高額な追跡調査費用が発生したケースも報告されています。

「たかが小さな感知器の取り外し」という油断が、建物全体の安全管理システムをダウンさせ、多大な金銭的・社会的損失につながるのが消防配線の怖さです。

火災報知器の配線工事費用相場とプロへ依頼すべき判断基準

火災報知器の交換や配線工事をプロに依頼した場合の適正費用と、自身で対処できる範囲の明確な判断基準を把握しておくことが無駄な出費やトラブルの回避につながります。

感知器交換工事の費用構成は、主に「機器部材費」「交換工賃」「諸経費・消防用設備等試験費」で成り立っています。

• 住宅用火災警報器（電池式・戸建てDIY）：機器代金のみ（1台あたり約2,500円〜4,500円）。作業は自分で行うため工賃ゼロ。
• 住宅用火災警報器（AC100V直結式・電気工事店依頼）：本体代＋交換工賃で1台あたり約8,000円〜15,000円（出張費含む）。
• マンション・ビルの自火報 感知器交換（消防設備会社依頼）：感知器本体＋ベース交換＋作動加煙試験を含め、1台あたり約9,000円〜20,000円（※複数台まとめて施工する場合は単価が下がる傾向）。
• 受信機本体の更新・幹線配線引き直し工事：建物の規模に応じて30万円〜150万円以上。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

作業に着手する前に、以下の基準で「自分でできるか」「プロに任せるべきか」を厳格に切り分けてください。

【自分で作業して問題ない人】
戸建て住宅の所有者であり、現在設置されているのが「完全に配線がつながっていない電池式の住宅用火災警報器」である場合のみです。既存のベースを取り外し、新しい本体をビス留めしてテストボタンを押すだけの作業であれば、資格は不要でありDIYでの交換が最も経済的です。

【絶対にプロ（有資格者）へ依頼すべき人】
本体を外した際に天井から電線（白・黒・赤など）が出ている場合、あるいはマンションやアパート、テナントビルなどの共同住宅・商業物件の感知器を交換したい場合は、例外なく作業を中止しプロへ依頼してください。「配線を切って結線し直すだけ」に見えても、受信機側での火災復旧操作、地区音響の停止操作、作動試験器による発煙・加熱試験、消防署への定期点検報告書の作成など、一連の専門手順を省略することはできません。

【プロの結論】安心・安全を担保する構造的リスク管理と防災リテラシー

火災報知器は、平時には存在すら忘れられがちな設備ですが、ひとたび火災が発生した際には数秒の遅れが生死を分ける「生命維持インフラ」です。配線作業における「素人判断によるショート」「送り配線の遮断」「終端抵抗の未設置」は、単に警報器が故障するだけに留まりません。本当に火が出た瞬間に受信機へ信号が届かず、初期消火や避難誘導が致命的に遅れるという最悪のシナリオを招きます。

また、共同住宅における誤作動（非火災報）は、住民の「どうせまた誤作動だろう」という正常性バイアスを助長し、本物の火災時に警報が無視されるという二次災害を生み出します。目先の工事費用数千円を惜しんで無資格工事に手を染めることは、法的な罰則リスクを背負うだけでなく、建物全体の防災機能を破壊する極めてハイリスクな行為です。安全への投資を怠らず、適切な資格を持つプロフェッショナルへ委託することこそが、長期的な資産価値と生命を守る唯一の正解です。

【火災報知器の配線】に関するよくある質問（FAQ）

Q1：分譲マンションの部屋の中にある火災報知器は、専有部なので自分で交換してもいいですか？
A1：いいえ、交換できません。分譲マンションの部屋内にある感知器は自動火災報知設備の一部であり、建物全体の受信機と連動しているため、消防設備士 甲種4類の資格が必要です。また、マンションの管理規約上も共用設備として管理組合が一括修繕・点検を行う対象となっているケースがほとんどです。交換を希望する場合は、まず管理組合や管理会社へ相談してください。

Q2：2線式の感知器配線にはプラスとマイナスの極性はありますか？
A2：機種によって異なります。機械的な接点構造のみで動作する差動式スポット型熱感知器などの一部には無極性のものがありますが、煙感知器（光電式）や電子回路を内蔵した熱感知器にはL（ライン・プラス側）とC（コモン・マイナス側）の厳密な極性があります。極性を逆に接続すると正常に作動しないか、常時発報状態となって受信機が警報を発し続けます。

Q3：感知器の終端抵抗はどの部屋の報知器につければいいですか？
A3：受信機から伸びる警戒区域（回線）の中で、「最も電気的に末端となる最後の感知器」に取り付けます。途中の感知器に取り付けてしまうと、それ以降の感知器が断線しても受信機が検知できなくなります。既設配線のルート図面がない状態で適当な位置に終端抵抗を設置することは重大な点検不備・法令違反となります。

Q4：煙感知器が付いていた場所に、熱感知器を取り付けても配線はそのまま使えますか？
A4：自火報設備の2線式配線（L線・C線）であれば電気的な接続自体は可能な場合が多いですが、消防法上の設置基準を満たさなくなるため勝手な変更はできません。消防法では居室や階段、避難通路など部屋の用途や面積に応じて「煙」を設置すべき場所と「熱」を設置すべき場所が厳格に定められています。無断で感知器の種類を変更すると消防検査に合格しなくなります。

まとめ：命と資産を守るための正しい配線知識と確実な選択

火災報知器の配線は、外見上の簡素さに反して、電気工学と消防法令に基づいた極めてシビアな設計が施されています。電池式の単独型住宅用火災警報器を除き、電線が絡む工事にはすべて電気工事士または消防設備士 甲種4類の国家資格が必要です。「少し配線をつなぎ替えるだけ」という安易なDIYは、警報の誤作動、受信機の故障、消防法違反、そして何より有事の際のシステム不作動という取り返しのつかない結果を招きます。設置されている機器の種類を正しく見極め、少しでも配線が伴う作業については迷わず専門の消防設備業者へ依頼し、確実な安全を確保してください。 （出典: 火災 報知 器 配線（Yahoo!ニュース））
